JGD型异径橡胶接头(大小头)

名称:JDX型异径橡胶接头 性能特点: 异径橡胶接头又称作大小头、异径减振器、异径橡胶软接头、橡胶异径接头、管道减震器、避震喉、挠性橡胶接头。橡胶接头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据介质不同所采用的橡胶材质也不同,有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。异径橡胶接头分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。   异径橡胶接头主要特点是可解决金属管道连接时不同口径的问题,同时有减震降噪的作用,可节约管道安装零件,节约

名称:JDX型异径橡胶接头
性能特点:
异径橡胶接头又称作大小头、异径减振器、异径橡胶软接头、橡胶异径接头、管道减震器、避震喉、挠性橡胶接头。橡胶接头球体是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据介质不同所采用的橡胶材质也不同,有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。异径橡胶接头分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。
  异径橡胶接头主要特点是可解决金属管道连接时不同口径的问题,同时有减震降噪的作用,可节约管道安装零件,节约成本。它由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。
异径橡胶接头具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点,异径橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~120℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。

JGD型异径橡胶接头(大小头)

异径橡胶接头技术条件

型号
JDX(DN50~300)
JDX(DN350~600)
备注
工作压力 MPa(kg·f/cm2)
1.0(10)
0.6(6)
A.如介质油,酸碱物质
B.工作温度有特殊要求
C.也可来函来图订制
D.订货时须说明
爆破压力 MPa(kg·f/cm2)
2.0(20)
1.5(15)
真空度 KPa(mmHG)
86.7(650)
53.3(400)
适用温度 ℃
-15-115,特殊可达-30-250
适用介质
水,海水,蒸气,油,酸,碱等

注:主要零件材料同JGD型

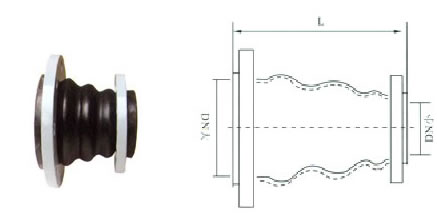

异径橡胶接头数据表

DN大×DN小
长度
(mm)
轴向位移
(mm)
横向位移
(mm)
角向位移
(a1+a2)0
DN大×DN小
长度
(mm)
轴向位移
横向位移
(mm)
角向位移
(a1+a2)0
伸长
压缩
伸长
压缩
80×40
180
20
30
45
35°
200×100
200
22
30
40
35°
80×50
180
20
30
45
35°
200×150
200
22
30
40
35°
80×65
180
20
30
45
35°
200×125
220
25
35
40
30°
100×50
180
20
30
45
35°
250×200
220
25
35
40
30°
100×65
180
20
30
45
35°
300×200
220
25
35
40
30°
100×80
180
20
30
45
35°
300×250
220
25
35
40
30°
125×65
180
20
30
45
35°
350×200
220
25
35
40
30°
150×50
190
20
30
45
35°
350×300
220
25
38
35
30°
150×80
190
20
30
45
35°
400×350
220
25
38
35
30°
125×80
200
22
30
40
35°
500×400
230
28
38
35
26°
125×100
200
22
30
40
35°
600×400
240
28
38
35
26°
150×100
200
22
30
40
35°
600×500
240
28
38
35
26°

注:DN200以上接头,高压力,高层建筑使用,管道必须有固定支撑或固定托架,否则产品必须有防拉脱装置(产品实际轴向力<反支撑力)。
