CF型单法兰松套传力接头

CF型单法兰松套传力接头公称通经:DN50-DN3200 CF型单法兰松套传力接头工作压力:0.6-1.6MPA CF型单法兰松套传力接头使用介质:水、污水 CF型单法兰松套传力接头密封材料:NBR CF型单法兰松套传力接头制造标准:GB12465-2007 安装简要说明 CF型单法兰松套传力接头适用于一面与法兰连接,一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度,安装和焊接完毕后,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修,可根据现场尺寸进行调整。在工

CF型单法兰松套传力接头公称通经:DN50-DN3200
CF型单法兰松套传力接头工作压力:0.6-1.6MPA
CF型单法兰松套传力接头使用介质:水、污水
CF型单法兰松套传力接头密封材料:NBR
CF型单法兰松套传力接头制造标准:GB12465-2007
安装简要说明
CF型单法兰松套传力接头适用于一面与法兰连接,一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度,安装和焊接完毕后,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修,可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。
传力接头分类有:单发兰松套传力接头、双法兰松套传力接头、可拆式双法兰松套传力接头。
传力接头材质:主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。

CF型单法兰松套传力接头

性能特点:
松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成,次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量,一旦将所有的螺母拧紧,它是刚性连接的,可以传递轴心力,从而保护阀门、泵等设备。
传力接头是泵、阀门等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为一个整体,并有一定的位移量,这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,可以把轴向推力传还至整个管道。这样不仅提高工作效率,而切对泵、阀们等设备起到一定保护作用。

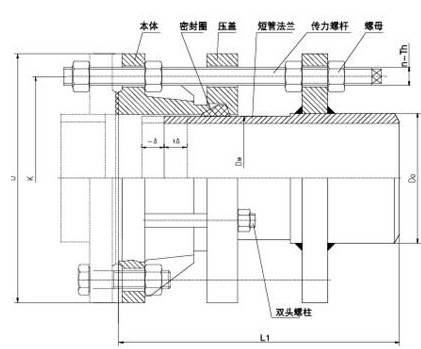

CF型单法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成,它能传递被连接件的压力推力(盲板力)和补偿管路误差,不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。

CF型单法兰松套传力接头材料表

序号
名称
数量
材料
1
本体
1
QT400-15、Q235A、ZG230-450、20
2
密封圈
1
NBR
3
压盖
1
QT400-15、Q235A、ZG230-450、20
4
短管法兰
1
Q235A、20、16Mn
5
螺柱
n
Q235A、35、1Cr18Ni9Ti
6
螺母
5n
Q235A、20、1Cr18Ni9Ti

CF型单法兰松套传力接头安装数据表
公称通径DN 管子外径
外形尺寸
法 兰 连 接 尺 寸
L
△L
0.6MPa
1.0MPa
Dw
D
D1
n-Th
b
D
D1
n-Th
b
65
76
76
400 40
160
130
4-M12
16
185 145
4-M16
20
80
89
89
190
150
4-M16
18
200 160
8-M16
22
100
114
114
210
170
220 180
24
125
140
140
240
200
8-M16
20
250 210
26
150
168
168
265
225
285 240
8-M20
200
219
219
320
280
22
340 295
28
250
273
273
375
335
12-M16
24
395 350
12-M20
300
325
325
420 50
440
395
12-M20
24
445 400
12-M20
28
350
377
377
490
445
26
505 460
16-M20
30
400
426
426
540
495
16-M20
28
565 515
16-M24
32
450
480
480
595
550
615 565
20-M24
32
500
530
530
645
600
20-M20
30
670 620
34
600
630
630
440
755
705
20-M24
780 725
20-M27
36
700
720
720
860
810
24-M24
32
895 840
24-M27
40
800
820
826
600 60
975
920
24-M27
34
1015 950
24-M30
44
900
920
926
1075
1020
24-M27
36
1115 1050
28-M30
46
1000
1020
1026
1175
1120
28-M27
1230 1160
28-M33
50
1200
1220
1226
620
1405
1340
32-M30
40
1455 1380
32-M36
56
1400
1420
1428
1630
1560
36-M33
44
1675 1590
36-M39
62
1600
1620
1628
630
1830
1760
40-M33
48
1915 1820
40-M4
68
1800
1820
1828
2045
1970
44-M36
50
2115 2020
44-M45
70
2000
2020
2030
650
2265
2180
48-M39
54
2325 2230
48-M45
74
2200
2220
2230
2475
2390
52-M39
60
2550 2440
52-M52
80
2400
2420
2430
2685
2600
56-M39
62
2760 2650
56-M52
82
2600
2620
2630
750 80
2905
2810
60-M45
64
2960 2850
60-M52
88
2800
2820
2830
3115
3020
64-M45
68
3480 3070
64-M52
94
3000
3020
3030
3315
3220
68-M45
70
3405 3290
68-M56
100
