VSSJA/AF型法兰松套伸缩接头

安装说明: 法兰松套伸缩接头安装在管道上后,拧紧螺母弹性密封圈,在螺母压盖的作用下依靠相互斜度,紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩,当地基下沉,管子能偏斜,并确保密封无渗漏,从而起到自动补偿之目的。
安装说明:
    法兰松套伸缩接头安装在管道上后,拧紧螺母弹性密封圈,在螺母压盖的作用下依靠相互斜度,紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩,当地基下沉,管子能偏斜,并确保密封无渗漏,从而起到自动补偿之目的。
VSSJA/AF型法兰松套伸缩接头

性能特点 :
法兰松套伸缩接头又称作法兰松套补偿接头、法兰松套伸缩节。法兰松套伸缩接头由本体、压盖、密封圈和紧固件组成,它采用和压盖松套伸缩接头相同的密封原理,连接方式一端为法兰连接,另一端为承插连接,适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心,从而保护阀门等设备。承插口同样适合与钢管、铸铁管、球墨铸铁管、PAC管、ABS管等连接。

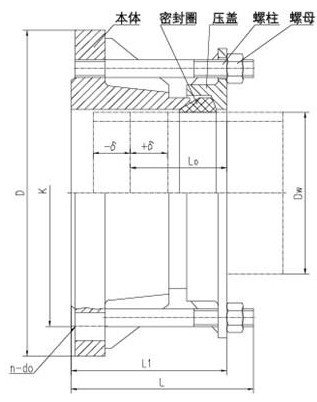

VSSJA/AF型法兰松套伸缩接头主要性能参数
公称通径DN
管子插入长度Lo
伸缩量8(mm)
可挠量
偏心量(mm)
65-250
65
±25
2
2
300-700
80
±32.5
3
800-3000
130
±65
4
3200-4000
140
±70
5
