E型球形补偿接头

名称: E型球形补偿接头 我厂生产各种型号球形补偿接头,球形补偿接头又称球型补偿器、三维补偿器或球形接头,我公司是集球形补偿接头的研发和球形补偿接头的生产于一体的专业厂家,常年来我公司的球形补偿接头专家一直专心致力于球形补偿接头的研制工作,开发出了质量好价格低的球形补偿接头,给顾客带来了极大的方便。 球形补偿接头性能特点 E型球形补偿接头主要适用于地面沉降大、震动大、地形复杂的管道连接。安装在管道上后,球体可以以回转中心在8角范围内自由转动,来补偿管道因地基沉降、热胀冷缩引起的挠曲。具有补偿

名称:E型球形补偿接头
     我厂生产各种型号球形补偿接头,球形补偿接头又称球型补偿器、三维补偿器或球形接头,我公司是集球形补偿接头的研发和球形补偿接头的生产于一体的专业厂家,常年来我公司的球形补偿接头专家一直专心致力于球形补偿接头的研制工作,开发出了质量好价格低的球形补偿接头,给顾客带来了极大的方便。

球形补偿接头性能特点
      E型球形补偿接头主要适用于地面沉降大、震动大、地形复杂的管道连接。安装在管道上后,球体可以以回转中心在8角范围内自由转动,来补偿管道因地基沉降、热胀冷缩引起的挠曲。具有补偿量大,占据空间小,流体阻力小,安装方便,综合成本低等优点。

E型球形补偿接头

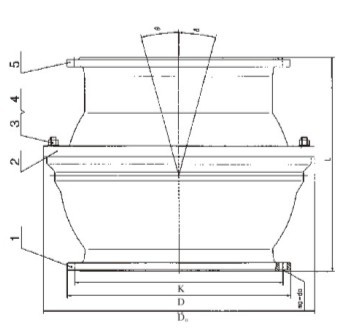

E型球形补偿接头零部件材质

序号 名称 数量 材料
1 球壳 1 QT400-15
2 压盖 1 QT400-15
3 螺栓 不锈钢
4 螺母
5 球体 1 QT400-15
6 密封圈 1

E型球形补偿接头基本尺寸
公称尺寸 DO L O 法兰连接尺寸
0.6MPa 1.0MPa 1.6MPa
DN D K n-do D K n-do D K n-do
100 282 290 15 210 170 4-¢19 220 180 8-¢19 220 180 8-¢19
150 364 320 265 225 8-¢19 285 240 8-¢23 285 240 8-¢23
200 410 410 320 280 8-¢19 340 295 8-¢23 340 295 12-¢23
250 464 382 375 335 12-¢19 395 350 12-¢23 405 355 12-¢27
300 535 410 440 395 12-¢23 445 400 12-¢23 460 410 12-¢27
350 607 430 490 445 12-¢23 505 460 16-¢23 520 470 16-¢27
400 668 470 540 495 16-¢23 565 515 16-¢27 580 525 16-¢30
450 728 550 595 550 16-¢23 615 565 20-¢27 640 585 20-¢30
500 798 600 645 600 20-¢23 670 620 20-¢27 715 650 20-¢34
600 918 689 755 705 20-¢27 780 725 20-¢30 840 770 20-¢37
700 1056 800 860 810 24-¢27 895 840 24-¢30 910 840 24-¢37
800 1160 893 975 920 24-¢30 1050 950 24-¢34 1025 950 24-¢40
900 1310 920 1075 1020 24-¢30 1115 1050 28-¢34 1125 1050 28-¢40
1000 1443 975 1175 1120 20-¢30 1230 1160 28-¢37 1255 1170 28-¢43
1200 1693 1125 13 1405 1340 32-¢34 1455 1380 32-¢40 1485 1390 32-¢48
1400 1942 1290 1630 1560 36-¢37 1675 1590 36-¢43 - - -
1600 2164 1385 1830 1760 40-¢37 1915 1820 40-¢48 - - -
1800 2400 1580 12 2045 1970 44-¢40 2115 2020 44-¢48 - - -
2000 2730 1870 2265 2180 48-¢43 2325 2230 48-¢48 - - -
2200 2910 1950 2475 2390 52-¢43 2550 2440 52-¢56 - - -
2400 3135 2080 2685 2600 5-¢43 2760 2650 56-¢56 - -

注:本尺寸符合GB/T12465-2007标准
