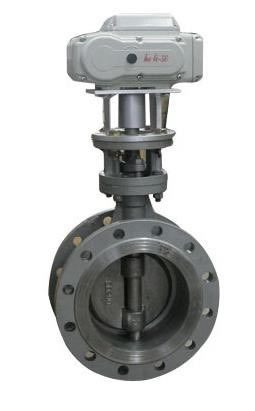

电动法兰硬密封蝶阀

D943（H、F）-（6、10）C、P、R、V 系列法兰式公称通径DN 外形尺寸连接尺寸 L H D343H D643H D943H

电动法兰硬密封蝶阀

D943（H、F）-（6、10）C、P、R、V 系列法兰式

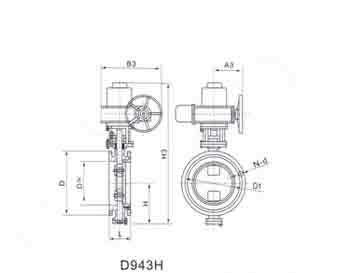

公称通径DN	外形尺寸												连接尺寸
	L		H	D343H			D643H			D943H			PN0.6MPa			PN1.0MPa
	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	350	180	200	605	245	72	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	370	180	200	625	245	72	550	250	255	160	130	4-14	185	145	4-18
80	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	605	270	280	850	250	170	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	680	270	280	925	250	170	945	300	315	375	335	12-18	395	330	12-22
300	178	270	283	800	380	420	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	835	380	420	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	340	915	450	470	1190	450	280	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	960	450	470	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1020	480	490	1295	650	280	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1225	640	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1355	640	660	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	1470	640	660	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	1545	850	900	1865	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	1795	850	900	2015	1500	580	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	1965	850	900	2226	1500	580	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2380						2886			1630	1560	36-33	1675	1590	36-42
1600	600	790	1085	2956						3156			1820	1760	40-33	1915	1850	40-54
1800	670	870	1230	3221						3421			2045	1970	44-42	2115	2020	44-54
2000	760	950	1350	3485						3685			2265	2180	48-48	2325	2230	44-54

D943H-（16、25）C、P、R、V 系列法兰式

公称通径DN	外形尺寸												连接尺寸
	L		H	D343H			D643H			D943H			PN1.6MPa			PN2.5MPa
	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	350	180	200	605	245	72	530	250	255	165	125	4-18	165	125	4-18
65	112	170	115	370	180	200	625	245	72	550	250	255	185	145	4-18	185	145	8-18
80	114	180	120	380	180	200	645	245	72	565	250	255	200	160	8-18	200	160	8-18
100	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22
125	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-16
150	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-22	300	250	8-16
200	152	230	208	605	270	280	850	250	138	775	300	315	340	295	12-22	360	310	12-26
250	165	250	243	680	270	280	925	250	170	945	300	315	405	355	12-26	425	370	12-30
300	178	270	283	800	380	420	1035	450	170	1070	300	315	460	410	12-26	485	430	16-30
350	190	290	310	835	380	420	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33
400	216	310	340	915	450	470	1190	450	220	1210	300	315	580	525	16-30	620	550	16-36
450	222	330	380	960	450	470	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36
500	229	350	410	1020	480	490	1295	650	280	1415	575	714	710	650	20-33	730	660	20-36
600	267	390	470	1225	640	660	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39
700	292	430	550	1355	640	660	1585	850	380	1844	656	810	910	840	24-36	960	875	24-42
800	318	470	640	1470	640	660	1700	1250	380	2040	656	810	1025	950	24-39	1085	990	24-48
900	330	510	710	1545	650	900	1865	1250	380	2255	785	863	1125	1050	28-39	1185	1090	28-48
1000	410	550	770	1795	650	900	2015	1500	380	2380	785	863	1255	1170	28-42	1320	1210	28-56
1200	470	630	890	1965	650	900				2640	785	863	1485	1390	32-48	1530	1420	32-56
1400	530	710	920	2380						2886			1685	1590	36-48	1755	1640	36-62
1600	600	790	1085	2956						3156			1930	1820	40-56	1975	1860	40-62
1800	670	870	1230	3221						3421			2130	2020	44-56	2195	2070	44-70
2000	760	950	1350	3485						3685			2325	2230	48-62	2425	2300	48-70
